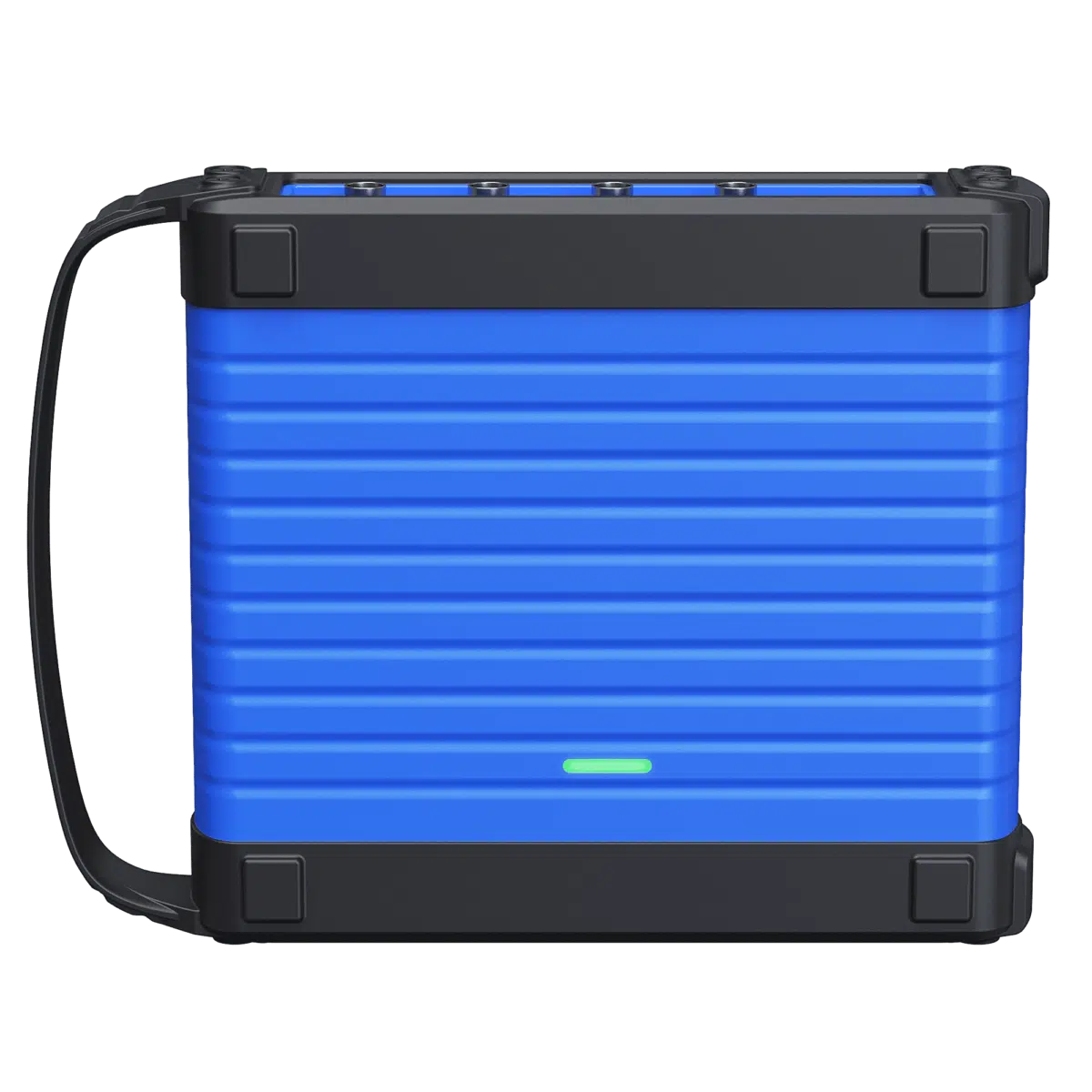

Phoenix Scope

520.00 HT / 624.00 TTC

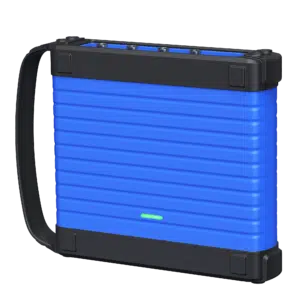

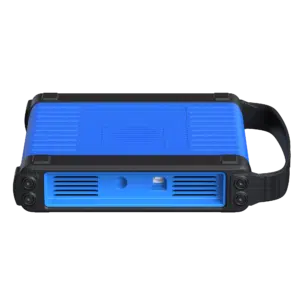

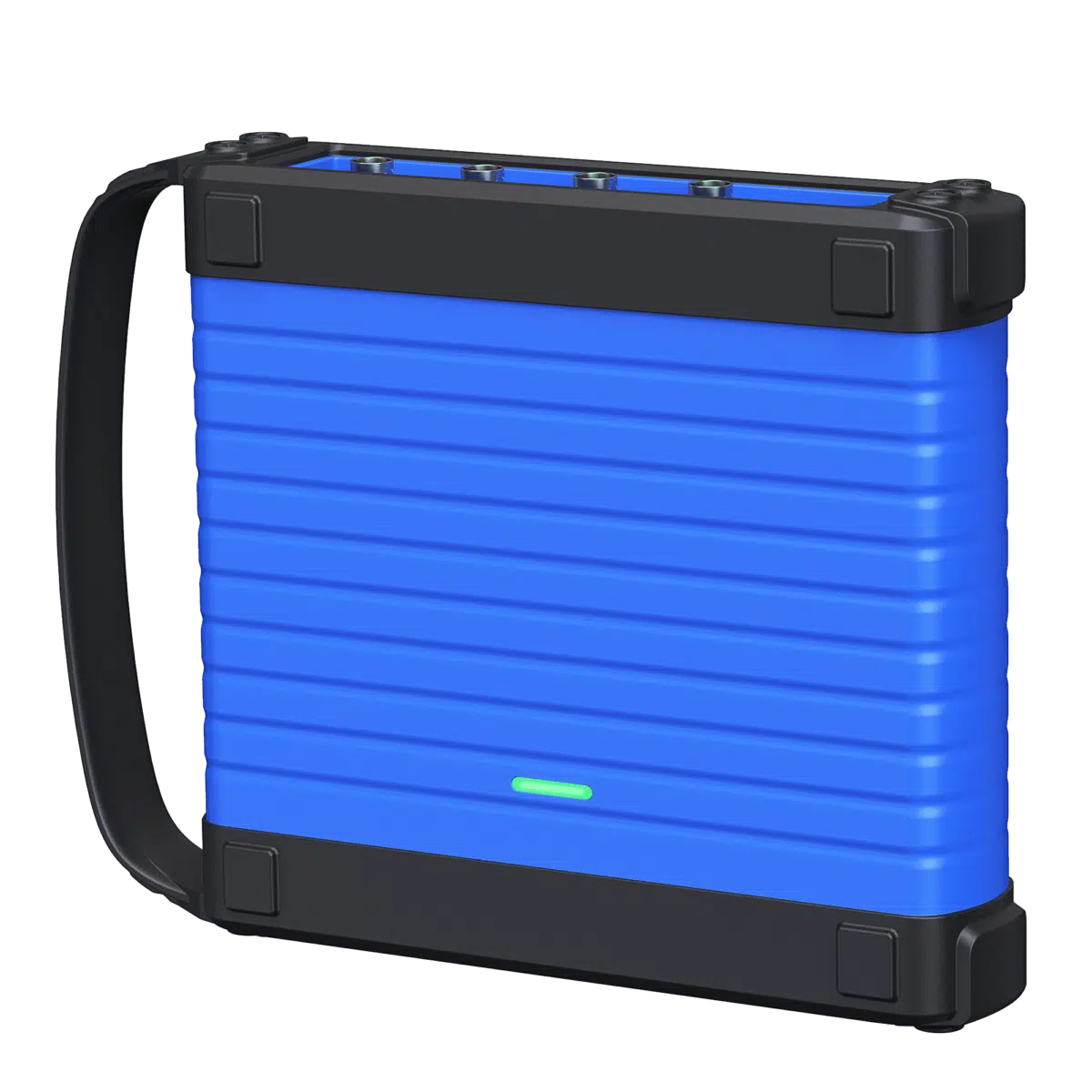

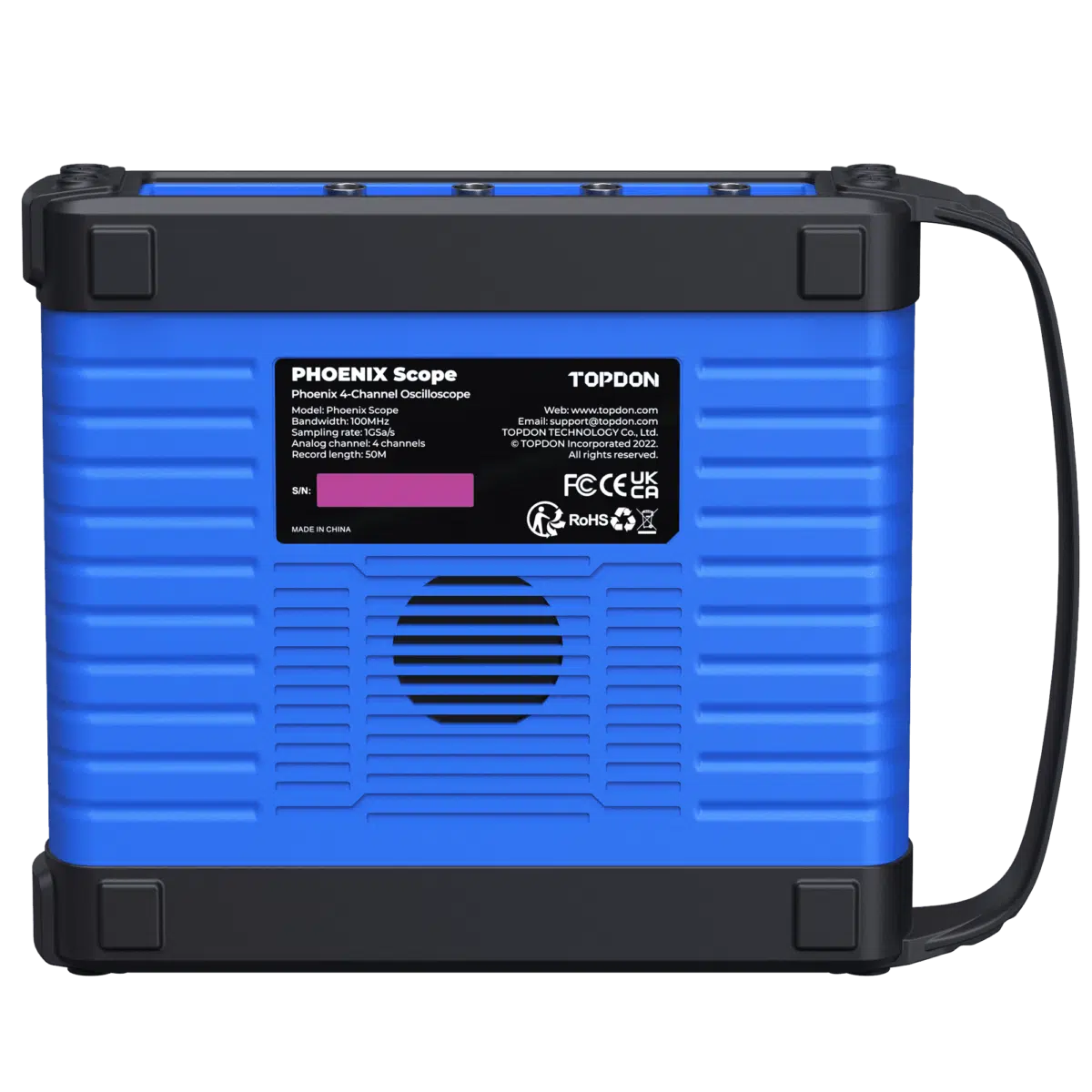

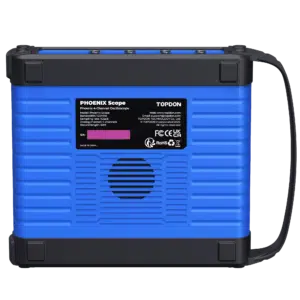

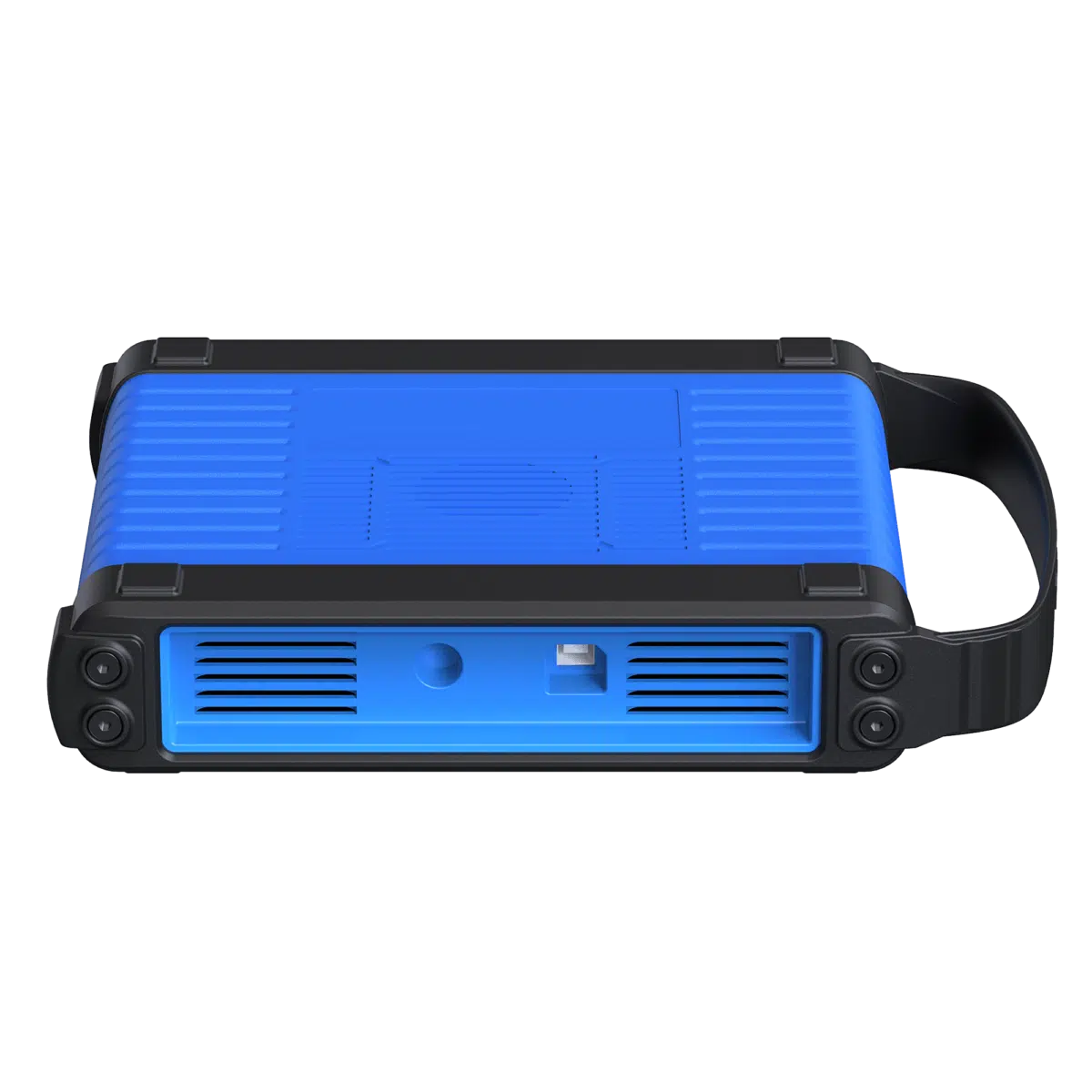

Associé à l’un des produits de la gamme Phoenix, l’oscilloscope Phoenix à 4 canaux permet aux techniciens de diagnostiquer rapidement les problèmes liés à l’électronique et au câblage automobiles. Il capture rapidement les signaux des circuits et affiche les formes d’onde des signaux à une vitesse plus lente pour une observation et une analyse simultanées.

Attention pour les accessoires AutoTuner ou Alientech, le prix de l'expédition est spécifique car le produit est directement envoyé par le fabricant, merci de la sélectionner dans votre panier.

Description

Description

Phoenix Scope permet aux techniciens de diagnostiquer rapidement les problèmes d’électronique et de câblage automobile. Il capture rapidement les signaux du circuit et affiche les formes d’onde des signaux à une vitesse plus lente pour une observation et une analyse simultanées. De plus, il peut enregistrer des formes d’onde de signal testées et les rejouer pour une observation plus approfondie et une analyse des défauts.



23 TYPES DE MESURES AUTOMATIQUES

Affichée sur un seul écran et claire en un coup d’œil, cette fonction prend en charge la sélection et l’effacement en un clic, éliminant ainsi la fastidieuse rotation des pages et la recherche, rendant les mesures automatiques utiles et pratiques.

Fonction de déclenchement puissante : cette fonction prend en charge les fronts, la largeur d’impulsion et d’autres déclencheurs. Une configuration simple et intuitive avec une commutation rapide de la source de déclenchement rend les parties les plus difficiles de l’utilisation de l’oscilloscope extrêmement faciles.

PROFONDEUR DE MÉMOIRE ÉLEVÉE

Avec une profondeur de mémoire allant jusqu’à 50M combinée à la technologie de zoom, le Phoenix Scope permet d’afficher à la fois global et détaillé. La zone supérieure peut être parcourue globalement et la zone inférieure peut être recherchée pour plus de détails, ce qui rend le débogage plus de deux fois plus rapide.

FONCTION SPÉCIALE DE STOCKAGE RAPIDE

Comparé aux oscilloscopes ordinaires qui nécessitent 3 à 5 étapes, le Phoenix Scope peut enregistrer des formes d’onde en un seul clic, ce qui réduit le temps d’enregistrement de plus de 70 %.

UTILISATION PRATIQUE DU CURSEUR

Vous pouvez ouvrir les curseurs horizontaux et verticaux séparément en un seul clic. Chaque curseur peut être déplacé indépendamment. Le suivi du curseur est obtenu directement par un simple clic surligné, ce qui augmente l’efficacité globale de plus de 80 %.

ENTRÉE AU CLAVIER LOGICIEL

Lors de la saisie de noms et de caractères, les oscilloscopes ordinaires ne peuvent utiliser le bouton que pour sélectionner les caractères un par un. Le Phoenix Scope prend en charge la saisie au clavier logiciel, ce qui améliore l’efficacité de plus de 90 %.

PARAMÈTRES SYSTÈME PERSONNALISABLES ET TÉLÉCHARGEABLES

Divers paramètres système préférés sont disponibles et peuvent être enregistrés en tant que fichiers de configuration. Cela vous permet de charger directement les fichiers de configuration pour les visualiser selon vos préférences sans avoir à les paramétrer à plusieurs reprises.

ENREGISTREMENT ET LECTURE DE FORME D’ONDE

La forme d’onde peut être enregistrée et sauvegardée dans un format spécifié, qui peut être directement rappelé ultérieurement et affiché comme forme d’onde de référence du canal correspondant.

PREND EN CHARGE LES OPÉRATIONS MATHÉMATIQUES SUR LES FORMES D’ONDE

Cette fonction prend en charge les calculs d’addition, de soustraction, de multiplication et de division des formes d’onde à deux voies en plus de la transformation de Fourier rapide.

PREND EN CHARGE UNE VARIÉTÉ DE TESTS AUTOMOBILES

Cette fonctionnalité prend en charge les tests de circuit, les tests de capteur, les tests d’actionneur, les tests d’allumage, les tests de communication, les tests de combinaison, etc. Différents paramètres et méthodes de connexion spécifiques sont prédéfinis pour chaque type de test.



Spécifications :

Taper Gamme Taper Gamme

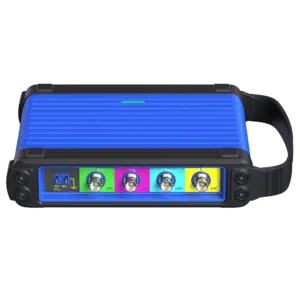

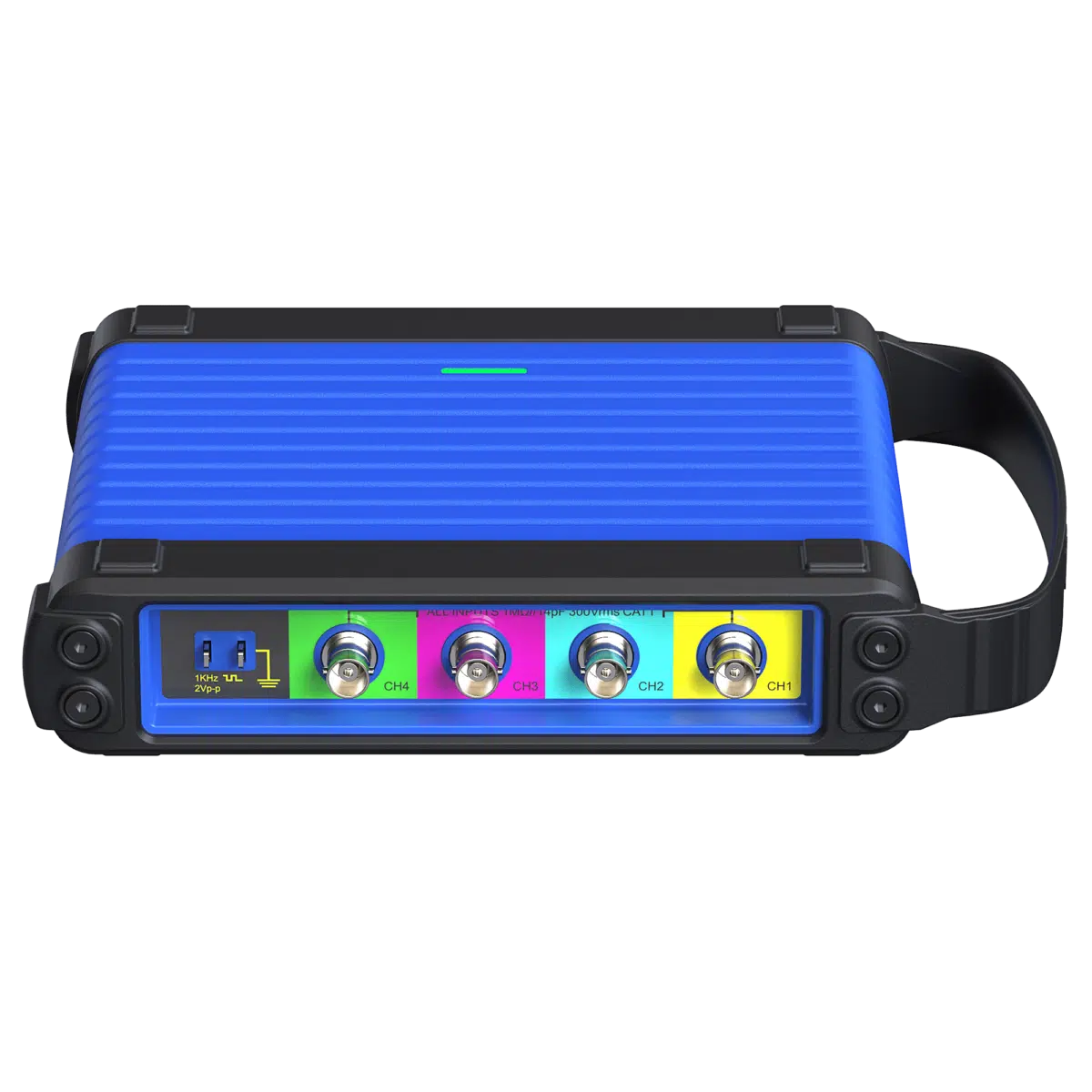

Nombre de canaux 4 Mode échantillon Normal
Bande passante 100 MHz Décodage de protocole CAN, LIN
Temps de montée ≤3.5ns (typique) Type de déclencheur Front, largeur d’impulsion
Taux d’échantillonnage en temps réel (Max) 1Gsa/s (canal unique) ; 500 MS/s (double canal) ; 250MS/s (quatre canaux) Mode de déclenchement Normal, Auto, Séquence unique
Impédance d’entrée 1MΩ±1.5% Couplage de déclenchement CC, suppression du bruit
Profondeur de la mémoire 50M (partagé par 4 canaux)

Automatique , 10K , 100K , 1M , 10M

Plage de niveau de déclenchement ±10 divisions
Exemple de bit 8 Afficher YouTube, Zoom, Rouler
Précision verticale ±3 % Mode rouleau 200ms/div~1000s/div
Décrochage vertical 5mV~10V Mathématiques Forme d’onde double\FFT
Décalage vertical ± 2,5 V (sonde X1, < 500 mV/div)

±120V (sonde X1, ≥ 500mV/div)

Réglage automatique Soutien
Inverser Soutien Mesure automatique 23 articles
Couplage des canaux CC, CA Le curseur Curseur horizontal, curseur vertical, mesure de phase
Décrochage de la base de temps 50ns~1ks (1ns/div~1ks/div, étape par 1~2~5) Source de courant Port USB, port CC
Précision de la base de temps 20ppm ( valeur typique , température ambiante +25℃ ) Méthode de transfert de données USB
